Kotłownia z pompą ciepła! Jakie są wymagania, schematy i więcej!
Coraz więcej gospodarstw domowych, ale też przedsiębiorstw i innych podmiotów decyduje się na montaż pompy ciepła jako jedynego czy głównego źródła ogrzewania nieruchomości. To jak najbardziej dobry pomysł, jednak trzeba pamiętać o konieczności wygospodarowania miejsca, w którym urządzenie będzie zlokalizowane. Nic nie stoi na przeszkodzie przed wykonaniem kotłowni specjalnie w tym celu. Pomieszczenie tego rodzaju powinno jednak spełniać określone wymagania. Jakie? Dowiedz się z poniższego artykułu!
Jeśli zaś poszukujesz fachowców od projektu i montaż pompy ciepła w Lublinie, serdecznie zapraszamy do współpracy z naszą firmą!
Niewielkie wymagania kotłowni dla pompy ciepła
Zacznijmy od pocieszającej informacji, a mianowicie od podkreślania, że wymagania co do kotłowni, w której zostanie zamontowane urządzenie, są stosunkowo niewielkie – przynajmniej jeśli porówna się je z warunkami, jakie musi spełniać pomieszczenie przeznaczeniem na kocioł na paliwo stałe. Pompa ciepła jest bowiem urządzeniem o stosunkowo niewielkich rozmiarach, które działa bez emisji szkodliwych substancji do atmosfery. W związku z tym znika konieczność wygospodarowywania dużej ilości miejsca i tworzenia specjalnych instalacji oraz mechanizmów odpowiadających za neutralizację czy filtrację spalin. Dowiedz się więcej na ten temat i sprawdź, co to jest pompa ciepła.
Bezemisyjna praca urządzenia powoduje, że kotłownia może być pozbawiona specjalnego systemu wentylacyjnego. Brak dymu sprawia, że pomieszczenie, w którym się ono znajduje, jest bezpieczne pod kątem składu powietrza. Co równie istotne, wnętrze może nie mieć dostępu do przewodu kominowego, bo po prostu z niego nie korzysta. Z kolei w działanie w relatywnie niskiej temperaturze, bez potrzeby wykorzystania zjawiska spalania paliwa, przekłada się na brak konieczności dostosowywania pomieszczenia do przepisów przeciwpożarowych. Kotłownia z pompą ciepła jest miejscem, w którym ogień nie ma prawa zaprószyć się samoczynnie, a tak niestety zdarza się w przypadku kotłów na paliwa stałe.
W związku z opisaną specyfiką kotłownia, w której będzie się znajdować pompa ciepła, ma bardzo niewielkie wymagania. Dzięki temu można ją zamontować w dowolnym pomieszczeniu, wyłączywszy wnętrza przeznaczone do stałego pobytu ludzi, czyli takie, w których spędza się więcej niż 4 godziny dziennie. Co więcej, jeżeli urządzenie ma niewielkie wymiary i jednorodną konstrukcję obejmują wszelkie niezbędne mechanizmy i podzespoły, istnieje możliwość instalacji nawet w garderobie, korytarzu czy budynku gospodarczym. Dotyczy to modeli typu monoblok, z wbudowanym zasobnikiem wodnym.
Temperatura i wilgotność
Dla pomp ciepła monoblok o większych rozmiarach oraz dla modeli typu SPLIT powinno zostać wygospodarowane osobne pomieszczenie, co do którego istnieją pewne proste do spełnienia wymagania. Nie dotyczą one tak skomplikowanych kwestii jak budowa systemu wentylacyjnego czy podłączenie instalacji do przewodu kominowego, a m.in. temperatury i wilgotności. Przyjmuje się, że dla kotłowni dla pompy ciepła optymalne warunki wynoszą:
- wilgotność powietrza nieprzekraczająca 70%,
- temperatura 0-35 °C.

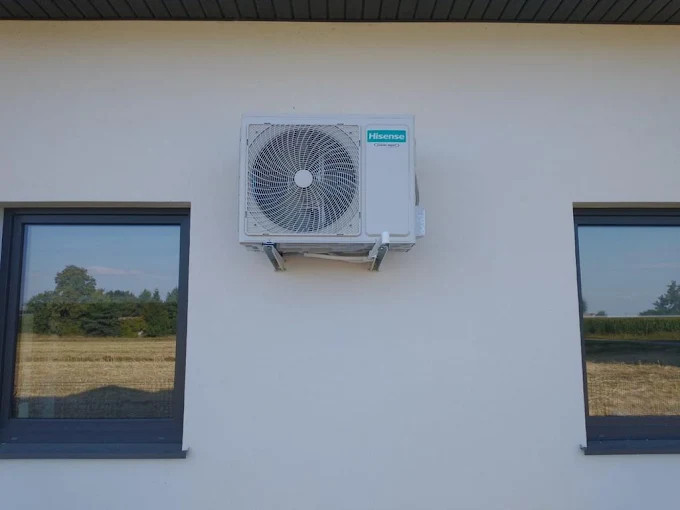

Jako że urządzenie jest niewielkie, z łatwością zmieści na przestrzeni 0,5-1 mkw., więc samo pomieszczenie może mieć nawet 2 x 2 mkw. Najpopularniejsze instalacje typu SPLIT są zbudowane z dwóch elementów – agregatu montowanego na zewnątrz, np. na elewacji budynku, oraz jednostki wewnętrznej, która pod względem budowy przypomina kocioł gazowy. Jej montaż jest zatem szybki i prosty, bo ogranicza się do zawieszenia urządzenia w wybranym miejscu.
Umiejscowienie pompy ciepła w pomieszczeniu
Decydując się na pompę ciepła typu SPLIT, trzeba pamiętać o wymogu połączenia jednostek wewnętrznej i zewnętrznej, a to z kolei wiąże się z wykonaniem otworu w ścianie, np. poprzez wiercenie. Powierzchnia powinna być zatem wolna od wszelkich przeszkód, jak np. meble czy instalacje innego rodzaju, np. wodociągowe czy elektroniczne. Mówiąc kolokwialnie, ściana musi być „goła”. Zaleca się też wybór takiej lokalizacji montażu, aby jednostka wewnętrzna i zewnętrzna znajdowały się w bliskiej odległości od siebie.
W przypadku powietrznych i wodnych pomp ciepła kotłownia powinna uwzględniać schemat podłączenia zalecany przez producenta, który dotyczy m.in. zachowania określonego dystansu urządzeń od ścian, sufitu i innych elementów wyposażenia wnętrza, np. mebli. W zależności od wymagań producenta odległości te mogą wynosić ok. 15-30 cm.
Kubatura
Minimalną wymaganą kubaturę pomieszczenia przeznaczonego na kotłownię dla pompy ciepła należy dostosować do dopuszczalnej ilości i rodzaju czynnika chłodniczego używanego przez urządzenie. Wraz ze wzrostem jego ilości większa powinna być także objętość wnętrza. Przykładowo, zgodnie ze wskazaniami zawartymi w normie PN-EN 378-1:
- dla czynnika R404A w ilości ok. 10 kg minimalna kubatura pomieszczenia wynosi 2 m3/kg
- dla pomp ciepła z dopuszczalną ilością 6 kg R410A najmniejsza możliwa objętość wnętrza to 2 m3/kg,
- dla czynnika R134a w ilości ok. 5 kg minimalna kubatura pomieszczenia wynosi 4 m3/kg.
Podsumowując, kubaturę pomieszczenia trzeba dostosować ściśle do wymagań konkretnej pompy ciepła oraz ilości i rodzaju pracującego w niej czynnika chłodniczego. Kryteria są tak różnorodne, że nie da się określić uniwersalnego algorytmu, za pomocą którego dałoby się obliczyć odpowiednią pojemność kotłowni dla danej substancji.
Hałas
Kolejną kwestią do uwzględnienia przez osoby tworzące pomieszczenie dla pompy ciepła jest generowany przez nią dźwięk. Wielu przyszłych użytkowników martwi się zbyt dużym hałasem, jednak z reguły są to obawy na wyrost. Jednostki wewnętrzne najpopularniejszych w Polsce instalacji typu SPLIT pracują bowiem cicho – głośniejsze są agregaty zewnętrzne, ale ich montaż na zewnątrz budynku wraz z zastosowaniem skutecznej izolacji akustycznej automatycznie rozwiązuje problem głośności. Nie zmienia to faktu, że pompa ciepła emituje pewne dźwięki i choć są one z reguły dość ciche, to ich ciągłość może burzyć komfort funkcjonowania w pomieszczeniach. Mając to na uwadze, warto zaplanować kotłownie w miejscu nieco oddalonym np. od salonu, sypialni czy pokoju dziecięcego.
Instalacja elektryczna w kotłowni
Jeśli chodzi o wyposażenie kotłowni na pompy ciepła SPLIT, trzeba pamiętać o wykonaniu skrzynki bezpieczenikowej zintegrowanej z zabezpieczeniami przedlicznikowymi. To zadanie dla elektryka, który powinien też wyprowadzić dwa odwody z tej skrzynki, przeznaczone do agregatu zewnętrznego i jednostki wewnętrznej. Samo zasilanie obwodu elektrycznego urządzenia należy natomiast wyodrębnić z rozdzielni głównej za pomocą pojedynczego kabla zbiorczego prowadzącego do kotłowni.
Kotłownia na pompę ciepła gotowa od ręki
Jak więc widać, pomieszczenie przeznaczone na pompę ciepła można zorganizować dość szybko i łatwo. W odróżnieniu od wnętrz, w których pracują kotły na paliwa stałe, wymagania dotyczące tej nowoczesnej technologii są bardzo ograniczone. Stworzenie kotłowni jest możliwe właściwie od ręki, bez konieczności wcześniejszych przygotowań czy załatwiania różnorakich formalności. To jedna z niewątpliwych zalet pomp ciepła, które przekonują do ich montażu i zaufania temu rozwiązaniu.
